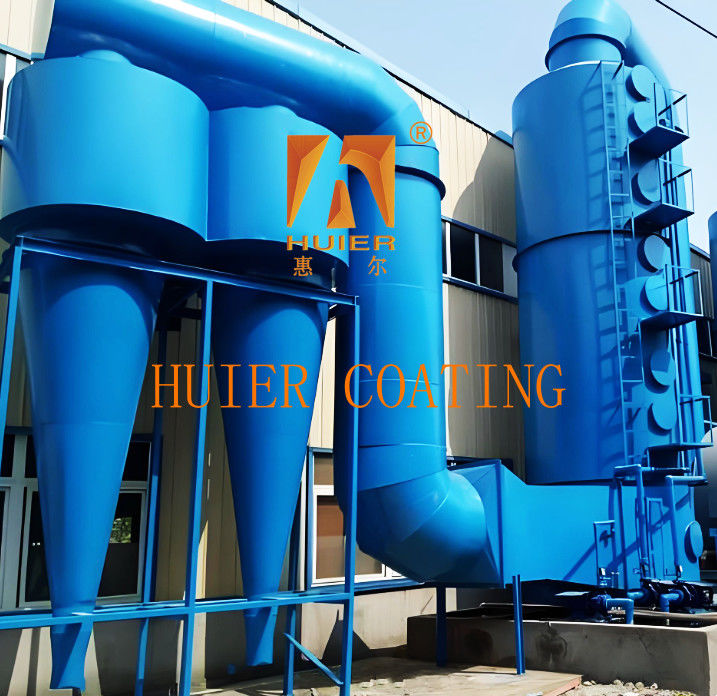

Aparatura do ochrony środowiska dla wysokiej koncentracji i wysokiej temperatury

Opis wyposażenia:

I. Zasada działania
1. rotacja przepływu powietrza i oddzielenie pyłu: gaz obciążony pyłem wchodzi do butli w sposób dotykowy, tworząc wir zewnętrzny,i cząstki pyłu są wyrzucane na ścianę urządzenia pod działaniem siły odśrodkowej, i ześlizgnąć się w dół ściany do popielnicy.
Oczyszczony gaz tworzy wewnętrzny wir i jest wypuszczany z rury wydechowej.
2. Siła odśrodkowa: siła odśrodkowa może osiągnąć 5-2500 razy większą siłę grawitacyjną, co jest znacznie wyższa niż siła grawitacyjna komory osadzania,ale efektywność wychwytywania cząstek cienkiej < 5 μm gwałtownie spada.

II. Charakterystyka działania

3. Parametry techniczne
Zastosowane rozmiary cząstek: 5-200μm, wielorurkowa struktura równoległa może być zwiększona do cząstek 3μm (efektywność 80-85%).
Objętość powietrza obsługującego: pojedyncza rurka 2000-50 000 m3/h, wielourówkowa struktura równoległa może osiągnąć 100 000 m3/h.
Odporność na temperaturę/ciśnienie: odporność na temperaturę w konwencjonalnej konstrukcji ze stali węglowej ≤ 400°C, odporność na temperaturę typu wyściółki ceramicznej 1000°C, odporność na ciśnienie 500kPa.

4. Scenariusze zastosowań
Obszar przemysłowy: fabryka surowców cementowych, usunięcie przedpyłu z gazów wysokiego pieca stalowego.
Przetwarzanie zbóż (przetwarzanie pszenicy, kukurydzy) zbieranie grubych cząstek.
Szczególne warunki pracy: wysokotemperaturowe spalinki: z ceramiczną podszewką lub materiałem stalowym odpornym na ciepło.
Gaz żrący: materiał ze stali nierdzewnej lub włókna szklanych.
V. Utrzymanie i optymalizacja
Regularna konserwacja: sprawdzaj rozładunek popiołu w każdej zmianie, aby zapobiec gromadzeniu się popiołu i jego zatarciu; co miesiąc sprawdzaj zużycie ścian wewnętrznych butli.Prędkość wiatru wjazdowego jest kontrolowana na 12-20m/s (zbyt wysoka zwiększa utratę ciśnieniaWieloetapowe zbiorniki pyłu cyklonów są połączone szeregowo lub łączone z usuwaniem mokrego pyłu i usuwaniem worka pyłu w celu utworzenia wieloetapowego systemu

Główne struktury i elementy:

1- Rura wpuszczająca.
Struktura i funkcja: przyjmowanie układu dotykowego lub osiowego w celu prowadzenia gazu obciążonego pyłem do cylindra w kierunku dotykowym w celu utworzenia obracającego się przepływu powietrza.
Wjazd pociskowy może zwiększyć siłę odśrodkową i poprawić wydajność separacji dużych cząstek.

2. cylinder i stożek
Cylinder: cylindryczna struktura, która jest głównym obszarem rotacji przepływu powietrza i separacji pyłu, w którym gazy obciążone pyłem tworzą zewnętrzny wir.
stożek: podłączony do dolnej części cylindru, stopniowo zmniejszający przekrój, przyspieszający obrót przepływu powietrza i prowadzący pył do otworu wyładowania popiołu.
Kąt stożka wynosi zazwyczaj 20-30°, co wpływa na skuteczność osadzenia pyłu.

- Nie.3- Rura wydechowa.
Pozycja i funkcja: znajduje się w środku cylindru, służy do wyładowania oczyszczonego gazu, jego średnica wynosi zwykle 0,3-0,5 razy średnicę cylindru.
Koniec rury wydechowej może rozciągać się na zewnątrz cylindru w celu zapobiegania powstawaniu wtórnego pyłu.

4. Urządzenie rozpuszczania popiołu.
Pojemnik popiołu i port zrzucania popiołu: Port zrzucania popiołu jest ustawiony na dnie stożka do zbierania oddzielonego pyłu.Niektóre urządzenia są wyposażone w zawór blokujący (np. zawór wyładowujący popiół w kształcie gwiazdy), aby zapobiec wyciekowi powietrza.
Powierzchnia widoczna w układzie widocznej w układzie widocznym w układzie widocznym w układzie

- Nie.5Specjalna konstrukcja (niektóre modele)
Konstrukcja dwucylindrowa/wielocylindrowa:Niektóre modele (takie jak dwucylindrowe zbiorniki pyłu cyklonów) wykorzystują wewnętrzne i zewnętrzne struktury cylindrów w celu zwiększenia siły odśrodkowej i poprawy wydajności wychwytywania małych cząstek.
Urządzenie pomocnicze do prowadzenia: Niektóre urządzenia dodaje płytkę prowadnicę do rury lub cylindru wpuszczającego powietrze w celu optymalizacji dystrybucji przepływu powietrza.

6Parametry techniczne

7Uproszczony schemat strukturalny
Gazy obciążone pyłem wchodzą do cylindru z dotykowej rury wlotowej powietrza, tworząc zewnętrzny wir.
Cząsteczki pyłu są rzucane w stronę ściany urządzenia siłą odśrodkową i przesuwają się na dno stożka.
Oczyszczony gaz tworzy wewnętrzny wir i jest wypuszczany przez rurę wydechową, a pył jest centralnie przetwarzany przez port wyładowania popiołu.
Dzięki synergistycznemu działaniu powyższych strukturzbieracz pyłu cyklonów może skutecznie oddzielać duże cząstki pyłu i nadaje się do wstępnego usuwania pyłu w scenariuszach przemysłowych, takich jak cement, metalurgii i przetwórstwa zbóż.

Charakterystyka:

1Wysoka wydajność kosztowa: W oparciu o pozycjonowanie produktu i strategię rozwoju klienta oraz przy uwzględnieniu ekonomicznej przystępności cenowej jako podstawy osiągamy najlepszą wydajność kosztową.
2Zaawansowana i skrupulatna koncepcja projektowania sprzętu, wraz z wysoce zautomatyzowanym sprzętem przemysłowym, prezentuje wizerunek nowoczesnego i zaawansowanego przedsiębiorstwa.
3Posiada dużą zdolność adaptacyjną, spełnia obecne wymagania produkcyjne i zapewnia przestrzeń do rozwoju, uwzględniając potrzeby zwiększonej produkcji i poprawy jakości w przyszłości.
4Zgodność z normami jakości jest ściśle zgodna z systemem zarządzania jakością ISO900 i każdy szczegół całej instalacji sprzętu jest ściśle kontrolowany.
