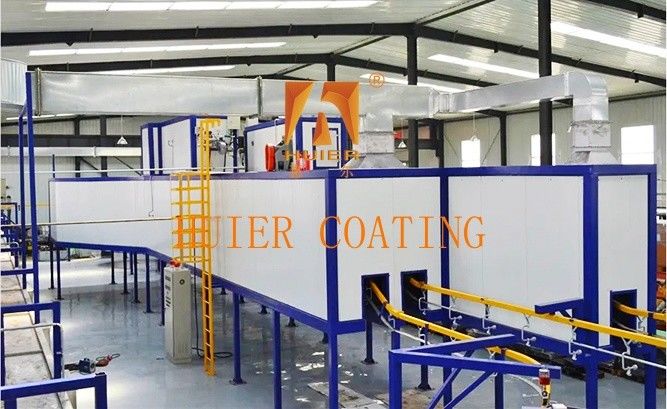

Ulepszenie procesu powlekania elektrostatycznej linii malowania i oprogramowania do optymalizacji sztucznej inteligencji

Opis wyposażenia:

Po pierwsze, przepływ procesu
Górna część przedmiotu do obróbki → wstępna obróbka (8-12min) → suszenie na wilgocie (10min/80°C) → automatyczne opryskiwanie (2-3 warstwy) → wyrównanie (5-8min) → utwardzanie (20-30min/140°C) → chłodzenie → inspekcja dolnej części.
2Kluczowe punkty projektowania selekcji
1- Kompatybilność materiału.
Części z tworzyw sztucznych powinny być wyposażone w piekarnik o niskiej temperaturze utwardzania (≤90°C)
Zaleca się dodanie zbiornika procesowego z chromem do obróbki aluminium
2. inteligentna konfiguracja
Obowiązkowe: interfejs systemu MES (protocol OPC UA obsługiwany)
Zalecane: Oprogramowanie do optymalizacji ścieżki opryskowej
3. przepisy bezpieczeństwa
Klasa odporności na wybuchy: obszar opryskiwania musi spełniać wymagania strefy ATEX 1
Wyłączenie awaryjne: kontrola nadmiaru podwójnych obwodów

Główna struktura i elementy:

1Szczegółowe wyjaśnienie struktury rdzenia i składników
1. system wstępnej obróbki
Skład struktury:
wieloetapowy zbiornik odtłuszczający (z stali nierdzewnej, grubość ściany ≥3 mm): ciśnienie rozpylanie 0,2 - 0,4 MPa, wyposażony w separator olej-woda
Zbiornik fosforanujący: rurka grzewcza ze stopu tytanu, regulacja temperatury PID ±1°C
Łazienka czystą wodą: filtracja membranowa RO + moduł EDI, jakość wody ≤10μs/cm
Kluczowe elementy:
Pompa napędowa magnetyczna (typ antykorozyjny, przepływ 50-200m3/h)
Wymiennik ciepła płytkowy (odzyskanie ciepła ≥75%)
2. system rozpylania
Warstwa struktury:
Jednostka robotowa: 6-osiowe ramię serworobota (dokładność wielokrotnego pozycjonowania ±0,05 mm)
Generator elektrostatyczny (wyjście 90kV/200μA, z wykrywaniem łuku)
Moduł podawania farby: dwukomponentna pompa pomiarowa (stosowalny stosunek mieszania 1:1~1:10, błąd ≤±0,8%)
Rura farbowa o stałej temperaturze (izolacja wody krążącej o temperaturze 20±1°C)
Innowacyjne technologie:
3D pozycjonowanie wizualne (Identyfikacja obróbki ± 0,1 mm)
Dźwignia atomująca powietrze (regulowalna wielkość cząstek atomujących 15-25 μm)
3. system suszenia i utwardzania
Konfiguracja klucza:
Łańcuch przenośnikowy o wysokiej temperaturze (304 stali nierdzewnej, temperatura 250°C)
Urządzenie do spalania gazów spalinowych (prędkość usuwania VOC ≥99%)

Po drugie, tabela parametrów technicznych energii

Charakterystyka:

1Wysoka wydajność kosztowa W oparciu o pozycjonowanie produktu i strategię rozwoju klienta, w oparciu o korzyści ekonomiczne, w celu osiągnięcia najlepszej wydajności kosztowej.

2Zaawansowana koncepcja projektowania sprzętu doskonałości, wysoki stopień automatyzacji sprzętu przemysłowego, pokazują nowoczesny zaawansowany styl przedsiębiorstwa.

3Wysoka zdolność dostosowania do obecnych wymagań produkcyjnych i rezerwacja przestrzeni do rozwoju, biorąc pod uwagę późniejsze zwiększenie produkcji i potrzeby poprawy jakości.

4Standardy jakości są ściśle zgodne z systemem zarządzania jakością IS0900, a każdy mały element całej instalacji sprzętu jest ściśle kontrolowany.
