Całkowicie zautomatyzowana linia montażowa elektrostatyczna do malowania rozpylającym

Opis wyposażenia:

Całkowita architektura sprzętu do malowania sprayem koła samochodowego składa się z systemu wstępnej obróbki, systemu opryskiwania, systemu utwardzania, systemu kontroli jakości i systemu pomocniczego.Przyjmuje w pełni zautomatyzowany projekt linii montażowej w celu wspierania indywidualnych potrzeb w zakresie opryskiwania i ochrony środowiska. przepływ procesu: załadunek węzła koła → czyszczenie → suszenie → elektrostatyczne opryskiwanie → robot precyzyjne opryskiwanie → utwardzanie → kontrola jakości → pakowanie.Wspieranie szybkiego przełączania farby/proszku na bazie wody (przystosowanie linii produkcyjnej w ciągu 2 godzin). Integracja nano powłoki: opcjonalna pretreatment plazmy + nano ceramic spraying (300% lepsza odporność na zużycie). zero emisji dwutlenku węgla:system ogrzewania wodorowym + zasilanie fotowoltaiczne w celu osiągnięcia zerowej emisji dwutlenku węgla w całym procesie opryskiwania.

Główna struktura i elementy:

Główną strukturę i składniki są szczegółowo opisane
1. system wstępnego przetwarzania
Funkcja: oczyszcz powierzchnię węzła koła w celu zapewnienia przyczepności do spryskowania.
Automatyczna linia czyszcząca urządzenie do rozpylania wysokiego ciśnienia: dyszka wielokątna (ciśnienie 20 MPa), pokrywająca szczyt i szczyty.
zbiornik do obróbki chemicznej: zbiornik do prania alkalicznego (pH 10-12): usuwanie tłuszczu;
Zbiornik do zbiorników (pH 2-3): usuwa się warstwę tlenku.
system wody krążącej: sześciokrotne płukanie przeciwprądem, wyposażone w moduł oczyszczania ścieków (filtracja węgla aktywowanego + zbiornik neutralizacyjny).
2. system opryskiwania
Funkcja: jednolita powłoka, farba barwna, lakier.
elektrostatyczna jednostka rozpylająca kubek obrotowy pistolet elektrostatyczny: podstawowe elementy: kubek obrotowy ze stopu tytanu (prędkość 50 000 obr./min.), generator wysokiego napięcia (100 kV).
Efekt atomizacji: cząstki ≤ 25 μm, jednolitość folii ±3 μm.
Urządzenie odzysku proszku: separator cyklon (odzysk pierwotny) + układ elementów filtrowych (odzysk wtórny), współczynnik odzysku ≥98%.
robot do opryskiwania stanowiska robotowego 6-osiowego: napęd serwomotorowy, dokładność wielokrotnego ustawiania pozycji ±0,03 mm.
3D pozycjonowanie wizualne: skanowanie laserowe zarysu węzła koła, regulacja w czasie rzeczywistym drogi rozpylania.
Inteligentny zestaw zaworu do zmiany koloru: 15 zmian koloru, ilość pozostałości farby < 0,3%.
3. System utwardzania
Funkcja: Sucha powłoka tworząca powierzchnię o wysokiej twardości.
Infraczerwony pień do utwardzania ciepłym powietrzem
Długość fali płyty promieniowania podczerwonego 2-5μm, gęstość mocy 8kW/m2
Prędkość wiatru w krążeniu gorącego powietrza jest regulowana od 0,5 do 2 m/s
Moduł regulacji temperatury: inteligentna regulacja PID, różnica temperatury ±2°C.
odzyskiwanie ciepła odpadowego: akumulator ciepła z ceramiki, oszczędność energii 30%.
Maszyna do utwardzania UV (opcjonalnie) układ lamp rtęciowych (długość fali 365 nm) + odblaskowiec, wyczerpanie powierzchni lakieru w ciągu 3 sekund.
4. System kontroli jakości
funkcja: monitorowanie jakości i precyzji powłoki w czasie rzeczywistym.
detektor grubości folii online: czujnik laserowy trójkąta, prędkość skanowania 200 mm/s, dokładność ±1 μm.
Maszyna do kontroli jakości wizualnej AI: kamera przemysłowa o wysokiej rozdzielczości (50 milionów pikseli) + algorytm głębokiego uczenia się, wskaźnik rozpoznawania wad > 99,8%.
5. System pomocniczy

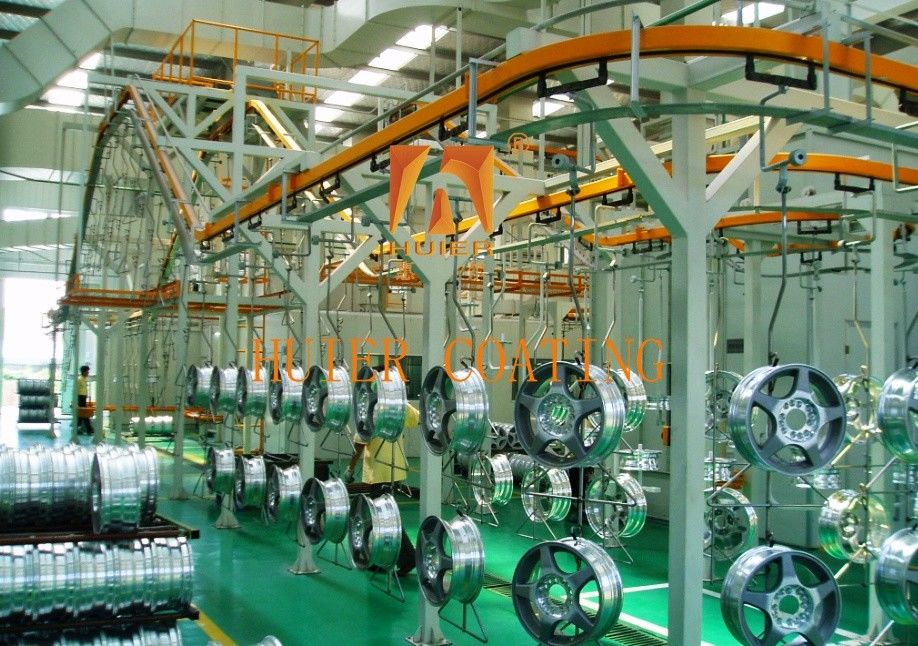

łańcuch przenośnikowy : wysokotemperaturowy łańcuch zawieszony (obciążenie 500 kg), prędkość regulowana 0,5-3 m/min.
Urządzenie do oczyszczania ochrony środowiska: katalystyczna wieża spalania LZO (efektywność oczyszczania ≥99%);
Zbiornik biochemicznego oczyszczania ścieków farb na bazie wody (wyładowanie COD < 50 mg/l).
Konsola centralna: Zintegrowany system PLC+SCADA, obsługujący symulację cyfrowego bliźniaka oraz zdalne obsługiwanie i konserwację.

Charakterystyka:

1Wysoka wydajność kosztowa W oparciu o pozycjonowanie produktu i strategię rozwoju klienta, w oparciu o korzyści ekonomiczne, w celu osiągnięcia najlepszej wydajności kosztowej.

2Zaawansowana koncepcja projektowania sprzętu doskonałości, wysoki stopień automatyzacji sprzętu przemysłowego, pokazują nowoczesny zaawansowany styl przedsiębiorstwa.

3Wysoka zdolność dostosowania do obecnych wymagań produkcyjnych i zachowanie przestrzeni do rozwoju, biorąc pod uwagę późniejszy wzrost produkcji i potrzeby poprawy jakości.

4Standardy jakości są ściśle zgodne z systemem zarządzania jakością IS0900, a każdy mały element całej instalacji sprzętu jest ściśle kontrolowany.
